Геометрические паркеты

Паркет (или мозаика) - бесконечное семейство многоугольников, покрывающее плоскость без просветов и двойных покрытий. Иногда паркетом называют покрытие плоскости правильными многоугольниками, при котором два многоугольника имеют либо общую сторону, либо общую вершину, либо совсем не имеют общих точек; но мы будем рассматривать как правильные, так и неправильные многоугольники.
Итак, какими же многоугольниками можно замостить плоскость?

Паркеты из одинаковых правильных многоугольников

Сумма всех углов n-угольника равна 180°(n-2). Все углы правильного многоугольника равны; следовательно, каждый из них равен 180°(n-2)/n. В каждой вершине паркета сходится целое число углов; поэтому число 2·180° должно быть целым кратным числа 180°(n-2)/n. Преобразуем отношение этих чисел:

Разность n-2 может принимать лишь значения 1, 2 или 4; поэтому n может быть равно только 3, 4 или 6. Значит, можно получить паркеты, составленные из правильных треугольников, квадратов или правильных шестиугольников.

Паркеты из разных правильных многоугольников

Сначала выясним, какое количество различных правильных многоугольников (с одинаковыми длинами сторон) может находиться вокруг каждой точки. Величина угла правильного многоугольника должна находиться в интервале от 60° до 180° (не включая); следовательно, число многоугольников, находящихся в окрестности точки, должно быть больше 2 (360°/180°) и не может превышать 6 (360°/60°).

Можно показать, что существуют следующие способы уложить паркет комбинациями правильных многоугольников: (3,12,12); (4,6,12); (6,6,6); (3,3,6,6) - два варианта паркета; (3,4,4,6) - четыре варианта; (3,3,3,4,4) - четыре варианта; (3,3,3,3,6); (3,3,3,3,3,3) (цифры в скобках - обозначения многоугольников, сходящихся в каждой вершине: 3 - правильный треугольник, 4 - квадрат, 6 - правильный шестиугольник, 12 - правильный двенадцатиугольник). Некоторые варианты паркета показаны на следующих иллюстрациях:

4, 8, 8 3, 3, 6, 6

4, 6, 12 3, 4, 4, 6

Остальные варианты паркетов, а также доказательство того, что не существует других вариантов укладки паркета из правильных многоугольников (при условии, что любые два многоугольника в паркете имеют либо общую сторону, либо общую вершину, либо совсем не имеют общих точек), см. в дополнительных статьях.

Паркеты из неправильных многоугольников

Легко покрыть плоскость параллелограммами:

Вообще можно замостить плоскость копиями произвольного четырехугольника, необязательно выпуклого:

Можно составить паркет из копий произвольного треугольника: из двух равных треугольников можно сложить параллелограмм, и покрыть плоскость копиями этого параллелограмма.

Еще плоскость можно покрыть копиями центрально-симметричного шестиугольника, или копиями пятиугольника с двумя параллельными сторонами. До сих пор не найдены все типы выпуклых пятиугольников, из которых складываются паркеты. Зато доказана теорема, утверждающая: «Нельзя сложить паркет из копий выпуклого семиугольника». В то же время существуют паркеты из невыпуклых семиугольников:

Паркеты из произвольных фигур

Некоторые определения паркета не ограничиваются многоугольниками; в этом случае паркетом называется покрытие плоскости без пропусков и перекрытий заданными фигурами (в частном случае - многоугольниками, правильными или неправильными, выпуклыми или невыпуклыми). В таком случае даже для паркетов из многоугольников может не соблюдаться требование "два многоугольника должны иметь общую вершину, общую сторону или совсем не иметь общих точек"; кроме того, появляется множество разнообразных паркетов, состоящих не из многоугольников, а из криволинейных фигур. Рассмотрим способы построения нового паркета, исходя из этого "расширенного" определения. Итак, как нарисовать паркет? (некоторые из возможных способов)

Способ первый. Берем некоторую сетку (уже известный нам паркет) - из правильных треугольников, шестиугольников, квадратов, или из произвольных многоугольников, и выполняем преобразования: сжатие/растяжение, замена прямолинейных отрезков кривыми с началом и концом в тех же точках, что и у отрезков...

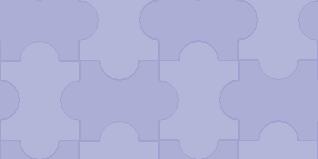

Пример: паркеты, полученные заменой отрезков "квадратной" сетки некоторыми кривыми или ломаными.


Способ второй. Объединяем отдельные элементы уже существующих паркетов. Примеры: паркеты, полученные в результате объединения элементов квадратной сетки:



Паркет, каждый элемент которого получен в результате объединения пяти правильных треугольников:

Способ третий. Берем существующую сетку и дополняем ее новыми линиями. Получаем разбиение плоскости на фигуры, которые затем можно по-новому объединить. В частном случае - накладываем друг на друга две (или более) сетки уже известных паркетов, смещая или поворачивая одну сетку относительно другой; фигуры, образовавшиеся при пересечении линий, считаем элементами паркета.
Пример (разбиения сетки из греческих крестов):

Способ четвертый. Выбираем некоторую кривую или ломаную и начинаем ее переносить на некоторый вектор, поворачивать, отражать... получившиеся кривые или ломаные размещаем на плоскости таким образом, чтобы они образовали замкнутые контуры (которые в дальнейшем будут рассматриваться как элементы паркета). Если рассматривать только незамкнутые кривые и ломаные, паркеты будут напоминать полученные способом №1.
Для получения следующего паркета была взята дуга спирали, три раза повернута на 90°, а затем к получившейся фигуре был применен параллельный перенос.

А вот паркеты, полученные с помощью параллельного переноса звездчатых многоугольников:

Совмещая вершины звездчатых многоугольников, получаем паркеты, состоящие из правильных восьмиугольников, равнобедренных прямоугольных треугольников, а также из невыпуклых 16-угольников, напоминающих крест. На первом рисунке есть еще один элемент - выпуклый четырехугольник.

Источник: http://netnotes.narod.ru/math/parket1.html
Ссылки по теме и дополнительные источники:
А.Н.Колмогоров. Паркеты из правильных многоугольников. Журнал "Квант" №3, 1970 г.
Ю.А. Шашкин. Паркеты.
П.И.Совертков и др. Геометрический паркет на экране компьютера журнал "Информатика и образование, №9 за 2002 г.
